ZRH-V26 超微型精密电压互感器

a.主要特点: (1)、本产品是一种电流型电压互感器,初级通过电路中串入电阻,将电压转换成电流, 经本互感器作电流变换后, 次级输出电流信号经取样电阻转换为所需要的电压。 (2

· 产品详情/PRODUCT DETAILS

a.主要特点:
(1)、本产品是一种电流型电压互感器,初级通过电路中串入电阻,将电压转换成电流, 经本互感器作电流变换后, 次级输出电流信号经取样电阻转换为所需要的电压。
(2)、测量范围宽

b.电气参数：
(1)、额定输入电流:1～5mA(根据客户要求)
(2)、额定输出电流: 1～5mA(根据客户要求)
(3)、线性范围：10%～2000%（甚至更多）额定电流
(4)、非线性度:比差＜±0.1%;角差＜±5分
(5)、频率特性: 45-800HZ
(6)、绝缘电阻: 500MΩ @500VdC
(7)、工频耐压: 3kV 2mA 1min
(8)、输出负载阻抗:≤300Ω
（9）、结构：环氧树脂灌封
(10)、外壳：PBT耐高温阻燃或ABS阻燃材料
（11）、端子：输人、输出端为针脚。
(12)、主要规格:原、副边电流比：
      2mA:2mA 、2.5mA:2.5mA 、5mA:5mA 、10mA:10mA

c.型号含义: [ZR H - C XX]

     ZR-------中瑞电子科技有限公司

     H -------产品品种代号（H、超微型电流电压变换器）

     C -------分类代号（ C、电流变换器）

     XX-------产品外壳代码

d.使用方法:

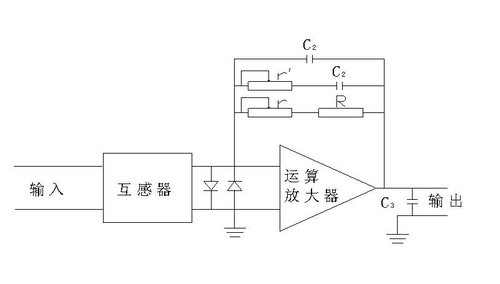

    ZRHXX-C系列电流互感器,典型应用电路如图所示

在预留孔内穿1匝母线,输入额定电流(例如5A),次级(副边)会感应出一个毫安级的小电流(例如2.5mA)。调节反馈电阻r,通过运算放大器的作用,在输出端得到所需要的电压输出。

实用举例:

反馈电阻R=5V/2.5mA/=2.0KΩ。

如果要求输出电压很精确，则R可选1.8KΩ,另外串联一个可调电阻   （300Ω）进行微调；或者选2.2 KΩ,另外并串联一个可调电阻(50KΩ)进行微调，以达到所要求的精度。C经验值一般为0.01-0.033µF。r′为200-300KΩ可调电阻。IC为OP07或µA741等通用运算放大器。

特别说明:

在互感器二次侧直接并联电阻, 取得所需的电压值。电阻值不宜过大, 一般在400Ω以下。电阻过大,互感器线性变差,相移增加。

f.工频耐压:3千伏 1分钟

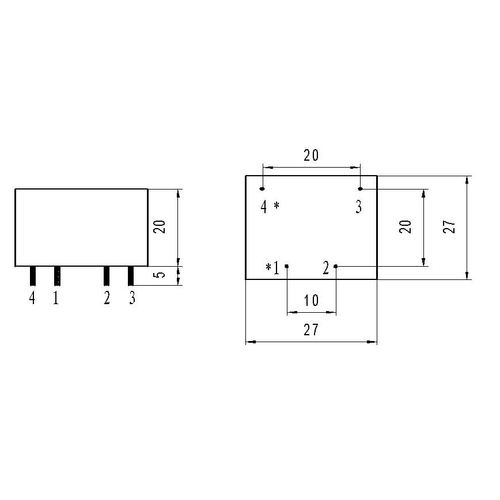

   e.产品主要规格

备注：以上规格为常备产品，也可以根据用户需要设计制作
