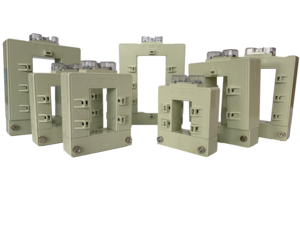

· 产品详情/PRODUCT DETAILS
产品特点
1、分割式铁芯设计，无需断开母线，安装、拆卸方便
2、二次输出为标准电流输出5A/1A
3、产品一致性好，在低电流下也有很好的线性
应用范围
1、用于电气线路和设备的电流测量、监控和保护
2、电流的监控，电能管理、建筑物的自控制系统
电气特性
1、工作频率：50-400HZ 2、设备最高电压：720V
3、工作温度-25℃to+50℃ 4、介质强度：3KV/1mA/1min
5、绝缘电阻：100M Ohms@500Vdc

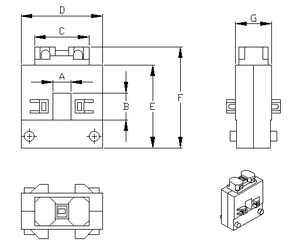

尺寸对照表
规格型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
OCT-2BH30*20 | 22 | 32 | 60 | 90 | 92 | 112 | 40 |
OCT-2BH60*40 | 42 | 62 | 60 | 114 | 121 | 141 | 36 |
OCT-2BH80*50 | 52 | 82 | 60 | 123 | 144 | 164 | 40 |
OCT-2BH80*80 | 82 | 82 | 60 | 144 | 141 | 161 | 36 |
OCT-2BH100*50 | 52 | 102 | 60 | 141 | 170 | 190 | 48 |
OCT-2BH120*80 | 82 | 122 | 60 | 151 | 184 | 204 | 40 |
OCT-2BH140*60 | 62 | 142 | 60 | 163 | 209 | 229 | 52 |
OCT-2BH160*80 | 82 | 162 | 60 | 182 | 230 | 250 | 52 |
基本参数
1、二次额定电流1A
规格型号 | 额定电流比 | 负载（VA） | 窗口尺寸mm |
0.2S | 0.2 | 0.5S | 0.5 | 1.0 |
OCT-2BH30*20 | 100/1 | / | / | / | / | 1 | 30*20 |
200/1 | / | / | / | / | 1 |
300/1 | / | / | / | 1.5 | 2.5 |
400/1 | / | / | / | 1.5 | 2.5 |
450/1 | / | / | / | 2.5 | 5 |
OCT-2BH60*40 | 200/1 | / | / | / | / | 1 | 60*40 |
300/1 | / | / | / | / | 1.5 |
400/1 | / | / | / | / | 1.5 |
500/1 | / | / | / | 1.5 | 2.5 |
600/1 | / | / | / | 1.5 | 2.5 |
OCT-2BH80*50 | 250/1 | / | / | / | / | 1.5 | 80*50 |
500/1 | / | / | / | / | 2.5 |
800/1 | / | / | 5 | / | 15 |
1000/1 | 5 | / | 15 | 20 | / |
1200/1 | 5 | / | 15 | 25 | / |
OCT-2BH80*80 | 250/1 | / | / | / | 1.5 | / | 80*80 |
800/1 | / | / | / | 7.5 | 20 |
1000/1 | / | / | 10 | 20 | / |
1200/1 | / | / | 10 | 20 | / |
OCT-2BH100*50 | 500/1 | / | / | / | 2.5 | 5 | 100*50 |
1200/1 | / | / | 10 | 20 | / |
1500/1 | / | 5 | 15 | 25 | / |
OCT-2BH120*80 | 500/1 | / | / | / | 1.5 | / | 120*80 |
1200/1 | / | / | 5 | 20 | / |
1500/1 | / | / | 10 | 20 | / |
OCT-2BH140*60 | 500/1 | / | / | / | 1.5 | / | 140*60 |
1200/1 | / | / | 5 | 20 | / |
1500/1 | / | / | 10 | 20 | / |
OCT-2BH160*80 | 1000/1 | 10 | / | / | / | / | 160*80 |
2500/1 | 30 | 40 | 50 | / | / |
5000/1 | 60 | / | / | / | / |
说明：1、表格内为常规变比，如有需要可根据客户要求定制 |
2、二次额定电流5A
规格型号 | 额定电流比 | 负载（VA） | 窗口尺寸mm |
0.2S | 0.2 | 0.5S | 0.5 | 1.0 |
OCT-2BH30*20 | 100/5 | / | / | / | / | / | 30*20 |
150/5 | / | / | / | / | / |
200/5 | / | / | / | / | 2.5 |
250/5 | / | / | / | / | 2.5 |
OCT-2BH60*40 | 200/5 | / | / | / | / | / | 60*40 |
300/5 | / | / | / | 2 | 3.75 |
400/5 | / | / | / | 2.5 | 3.75 |
500/5 | / | / | / | 3.75 | 5 |
600/5 | / | / | / | 5 | 7.5 |
OCT-2BH80*50 | 300/5 | / | / | / | 2 | 3.75 | 80*50 |
400/5 | / | / | / | 2.5 | 3.75 |
500/5 | / | / | / | 3.75 | 5 |
600/5 | / | / | / | 5 | 7.5 |
OCT-2BH80*80 | 800/5 | / | / | / | 7.5 | 10 | 80*80 |
1000/5 | / | / | / | 10 | 15 |
OCT-2BH100*50 | 500/5 |
|
|
| 2 | 10 | 100*50 |
1200/5 | 2.5 |
| 15 | 25 |
|
1500/5 |
| 5 | 25 | 30 |
|
2000/5 |
| 5 | 25 | 30 |
|
OCT-1BH120*80 | 1200/5 | / | / | / | 15 | 20 | 120*80 |
1500/5 | / | / | / | 15 | 20 |
1600/5 | / | / | / | 20 | 30 |
OCT-2BH140*60 | 500/1 | / | / | / | 15 | 20 | 140*60 |
1200/1 | / | / | / | 15 | 20 |
1500/1 | / | / | / | 20 | 30 |
OCT-1BH160*80 | 2000/5 | / | 10 | / | 25 | 30 | 160*80 |
2500/5 | / | / |
3000/5 | / | / |
4000/5 | / | / |
5000/5 | / | / |
6000/5 | / | / |
说明：1、表格内为常规变比，如有需要可根据客户要求定制 |
