· 产品详情/PRODUCT DETAILS
![低压分路监测单元组件(图1) 低压分路监测单元组件(图1)](/uploads/ueditor/20220607/1-22060G55144H5.jpg)
低压分路监测单元组件

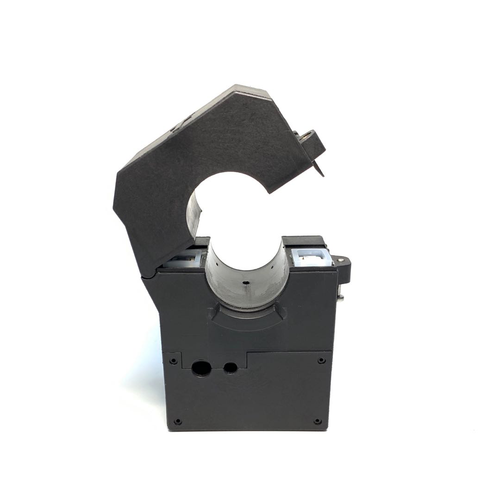

![低压分路监测单元组件(图2) 图片4.png](/uploads/ueditor/20220607/1-22060G55144931.jpg)
适用范围:
1.适用于低压400v以下路径
2.适用于10-33mm直径的电缆
3.户内户外通用
功能特点:
1.同时具备测量电流采样
2.保护电流采样
3.温度测量的功能
4.结构形式同时满足户内户外,户外线城
· 产品详情/PRODUCT DETAILS

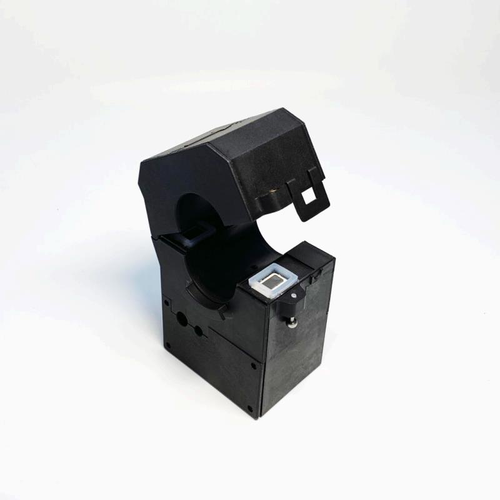

![低压分路监测单元组件(图3) 图片5.png](/uploads/ueditor/20220607/1-22060G55144393.jpg)
适用范围
00001. 适用于低压400v以下路径
00002. 适用于10-33mm直径的电缆
00003. 户内户外通用
功能特点
00001. 同时具备测量电流采样,保护电流采样,温度测量的功能
00002. 结构形式同时满足户内户外,户外线城安装的规范性和安全性要求
00003. 采用开合式结构,具备锁紧部件和预定位部位,满足现场安装的便利性和牢固性要求
00004. 使用全密封制造工艺,防水等级IP67
互感器性能指标
项目 | 测量用电流互感器 | 保护用电流互感器 |
一次额定电流 | 200A | 400A |
二次额定电流 | 100mA | 40mV |
工作温度 | -40℃~70℃ | -40℃~70℃ |
误差限值 | <0.5% | <3% |
过载倍数 | 1.2In | 10In |

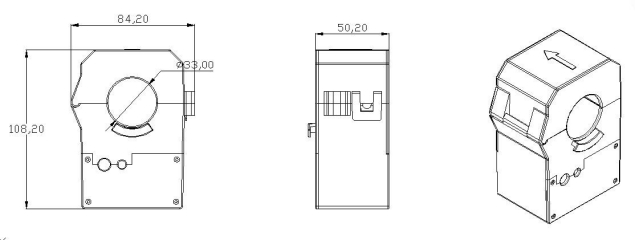

![低压分路监测单元组件(图4) 图片6.png](/uploads/ueditor/20220607/1-22060G55144619.jpg)
