ZRP-C20 测量用电流变换器
主要特点:
(1)、原边电压与副边电压具有固定的比例关系,以至于初级回路中电位的任何变化将被精确的反应在与副边端子并联的仪表或其他装置上。
(2)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘。
(3)、线性好,工作范围宽,一致性优。

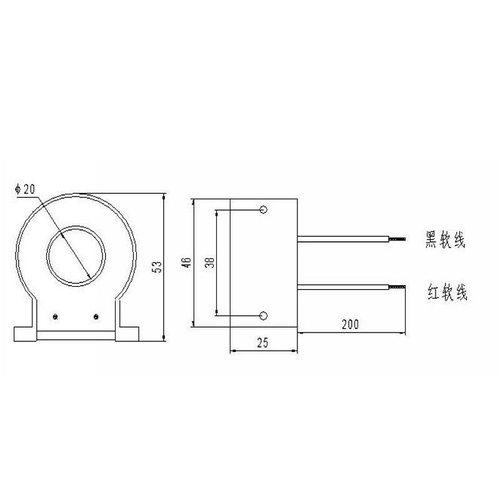

· 产品详情/PRODUCT DETAILS
电气参数:
(1)、额定输入电压Vin: 0–500伏
(2)、二次输出电压Vo: 0–10伏
(3)、线性范围:5%~120%(甚至更多)额定电流
(4)、非线性度:比差<±0.1%;角差<±5分
(5)、 频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、工作温度: -40C~+85C
(8)、绝缘电阻: 500MΩ @500VdC
(9)、工频耐压: 3kV 2mA 1min
(10)、输出负载阻抗:>50KΩ
(11)、结构:环氧树脂灌封
(12)、外壳:PBT耐高温阻燃或ABS阻燃材料
(13)、端子:针脚
(14)、重量:60-150g
型号含义:
ZR--------中瑞电子科技有限公司
M --------产品品种代号(M、测量用电流变换器)
C --------分类代号(C、电流变换器)
XX--------产品外壳代码
产品主要规格技术参数
规格 | 最大测量 电压(V) | 输入电压额定值(V) | 输出电压额定值(V) | 非线性度 | 空载电流(mA) | 工频耐压(V) |
比差(±%) | 角差 (±分) |
100V/2.88V | 120 | 100 | 2.88 | <0.1 | ≤5 | <0.5 | >3000 |
100V/3.53 | 120 | 100 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
100V/4V | 120 | 100 | 4 | <0.1 | ≤5 | <0.5 | >3000 |
100/5V | 120 | 100 | 5 | <0.1 | ≤5 | <0.5 | >3000 |
100V/7.07V | 120 | 100 | 7.07 | <0.1 | ≤5 | <0.5 | >3000 |
100V/10V | 120 | 100 | 10 | <0.1 | ≤5 | <0.5 | >3000 |
110V/3.53V | 130 | 110 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
120V/3.53V | 140 | 120 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
120V/7.07V | 140 | 120 | 7.07 | <0.1 | ≤5 | <0.5 | >3000 |
150V/3.53V | 180 | 150 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
150V/4V | 180 | 150 | 4 | <0.1 | ≤5 | <0.5 | >3000 |
190V/7.07 | 190 | 120 | 4.47 | <0.1 | ≤5 | <0.5 | >3000 |
200V/3.53 | 240 | 200 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
200V/4V | 240 | 200 | 4 | <0.1 | ≤5 | <0.5 | >3000 |
200V/7.07 | 240 | 200 | 7.07 | <0.1 | ≤5 | <0.5 | >3000 |
300V/3.53V | 300 | 220 | 2.59 | <0.1 | ≤5 | <0.5 | >3000 |
300V/7.07V | 300 | 220 | 5.19 | <0.1 | ≤5 | <0.5 | >3000 |
380V/3.53V | 450 | 380 | 3.53 | <0.1 | ≤5 | <0.5 | >3000 |
450V/7.07V | 450 | 380 | 5.97 | <0.1 | ≤5 | <0.5 | >3000 |
备注:以上规格为常备产品,也可以根据用户需要设计制作
