电流互感器运行时副边不允许开路的原因

· 产品详情/PRODUCT DETAILS

电流互感器是根据电流的磁效应基本原理将一次侧大电流量转化成二次侧小电流量来测定的仪器设备。电流互感器是由合闭的铁芯和线圈构成。它的一次侧绕阻线圈匝数非常少，串在须要检测的电流量的路线中。

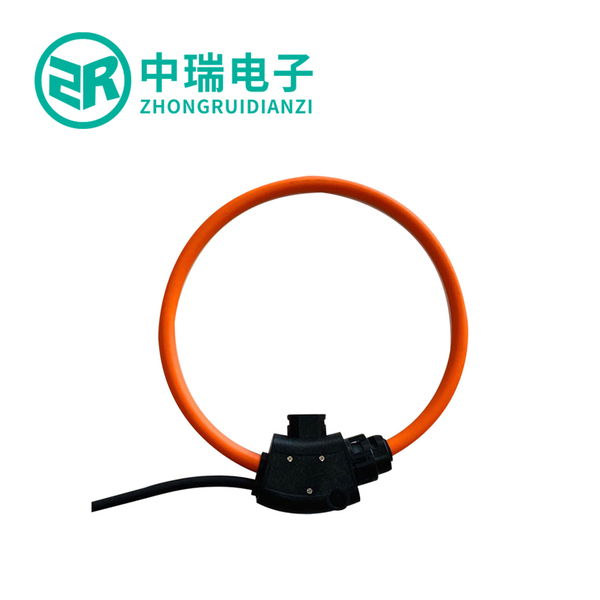

宜兴市中瑞电子科技有限公司专业研发、生产、销售开口电流互感器、微型互感器、罗氏线圈和霍尔电流传感器。公司拥有一批长期在该行业工作的资深专家和高级工程技术人员组成的研发团队，和南京工业大学签订了战略研发合作协议，被南京工业大学定为校研发成果孵化基地。

      下面中瑞小编介绍一下电流互感器运行时副边不允许开路的原因。

      ⒈电流互感器一次被测电流量磁势I1N1在变压器铁芯造成磁通量Φ1

      ⒉电流互感器二次检测仪表电流量磁势I2N2在变压器铁芯造成磁通量Φ2

      ⒊电流互感器变压器铁芯合磁通量：Φ=Φ1+Φ2

      ⒋由于Φ1.Φ2方位反过来，尺寸相同，相互之间相抵，因此Φ=0

      ⒌若二次引路，即I2=0，则：Φ=Φ1，电流互感器变压器铁芯磁通量很强，饱和状态，铁芯发烫，烧毁绝缘层，造成走电

      ⒍若二次引路，即I2=0，则：Φ=Φ1，Φ在电流互感器二次电磁线圈N2中发生很高的感生电流电势差e，在电流互感器二次电磁线圈两边产生髙压，严重危害使用工作人员人身安全

      ⒎电流互感器二次电磁线圈一端接地装置，便是为了更好地避免高压危险而采用的保障措施。
