· 产品详情/PRODUCT DETAILS
产品特点
1、分割式铁芯设计，无需断开母线，安装、拆卸方便
2、二次输出为标准电流输出5A/1A
3、产品一致性好，在低电流下也有很好的线性
应用范围
1、用于电气线路和设备的电流测量、监控和保护
2、电流的监控，电能管理、建筑物的自控制系统
电气特性
1、工作频率：50-400HZ 2、设备最高电压：720V
3、工作温度-25℃to+50℃ 4、介质强度：3KV/1mA/1min
5、绝缘电阻：100M Ohms@500Vdc

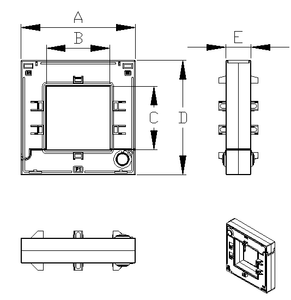

尺寸对照表
规格型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
OCT-1BH30*20 | 89 | 20 | 20 | 110 | 40 |
OCT-1BH80*50 | 115 | 50 | 80 | 145 | 33 |
OCT-1BH80*80 | 145 | 80 | 80 | 145 | 33 |
OCT-1BH120*80 | 145 | 80 | 120 | 185 | 33 |
OCT-1BH160*80 | 184 | 80 | 160 | 244 | 54 |
基本参数
1、二次额定电流1A
规格型号 | 额定电流比 | 负载（VA） | 窗口尺寸mm |
0.2S | 0.2 | 0.5S | 0.5 | 1.0 |
OCT-1BH30*20 | 100/1 | / | / | / | / | 1 | 30*20 |
200/1 | / | / | / | / | 1 |
300/1 | / | / | / | 1.5 | 2.5 |
400/1 | / | / | / | 1.5 | 2.5 |
450/1 | / | / | / | 2.5 | 5 |
OCT-1BH80*50 | 250/1 | / | / | / | / | 1.5 | 80*50 |
500/1 | / | / | / | / | 2.5 |
800/1 | / | / | 5 | / | 15 |
1000/1 | 5 | / | 15 | 20 | / |
1200/1 | 5 | / | 15 | 25 | / |
OCT-1BH80*80 | 250/1 | / | / | / | 1.5 | / | 80*80 |
800/1 | / | / | / | 7.5 | 20 |
1000/1 | / | / | 10 | 20 | / |
1200/1 | / | / | 10 | 20 | / |
OCT-1BH120*80 | 500/1 | / | / | / | 1.5 | / | 120*80 |
1200/1 | / | / | 5 | 20 | / |
1500/1 | / | / | 10 | 20 | / |
OCT-1BH160*80 | 1000/1 | 10 | / | / | / | / | 160*80 |
2500/1 | 30 | 40 | 50 | / | / |
5000/1 | 60 | / | / | / | / |
说明：1、表格内为常规变比，如有需要可根据客户要求定制 |
2、二次额定电流5A
规格型号 | 额定电流比 | 负载（VA） | 窗口尺寸mm |
0.2S | 0.2 | 0.5S | 0.5 | 1.0 |
OCT-1BH30*20 | 100/5 | / | / | / | / | / | 30*20 |
150/5 | / | / | / | / | / |
200/5 | / | / | / | / | 2.5 |
250/5 | / | / | / | / | 2.5 |
OCT-1BH80*50 | 300/5 | / | / | / | 2 | 3.75 | 80*50 |
400/5 | / | / | / | 2.5 | 3.75 |
500/5 | / | / | / | 3.75 | 5 |
600/5 | / | / | / | 5 | 7.5 |
OCT-1BH80*80 | 800/5 | / | / | / | 7.5 | 10 | 80*80 |
1000/5 | / | / | / | 10 | 15 |
OCT-1BH120*80 | 1200/5 | / | / | / | 15 | 20 | 120*80 |
1500/5 | / | / | / | 15 | 20 |
1600/5 | / | / | / | 20 | 30 |
OCT-1BH160*80 | 2000/5 | / | 10 | / | 25 | 30 | 160*80 |
2500/5 | / | / |
3000/5 | / | / |
4000/5 | / | / |
5000/5 | / | / |
6000/5 | / | / |
说明：1、表格内为常规变比，如有需要可根据客户要求定制 |
