主要特点:
(1)、体积小,重量轻,易高密度安装
(2)、二次电流输出,抗干扰能力强
(3)、线性好,一致性优,工作范围宽
· 产品详情/PRODUCT DETAILS
电气参数：
(1)、额定输入电流: 0–10A
(2)、额定输出电流: 0–10mA
(3)、线性范围：10%～2000%（甚至更多）额定电流
(4)、非线性度:比差＜±0.1%;角差＜±5分
(5)、频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、绝缘电阻: 500MΩ @500VdC
(8)、工频耐压: 3kV 2mA 1min
(9)、输出负载阻抗:≤400Ω
(10)、结构：环氧树脂灌封
(11)、外壳：PBT耐高温阻燃或ABS阻燃材料
(12)、端子：输人、输出端为针脚
型号含义: [ZR H - C XX]
ZR-------中瑞电子科技有限公司
H -------产品品种代号（H、超微型电流电压变换器）
C -------分类代号（ C、电流变换器）

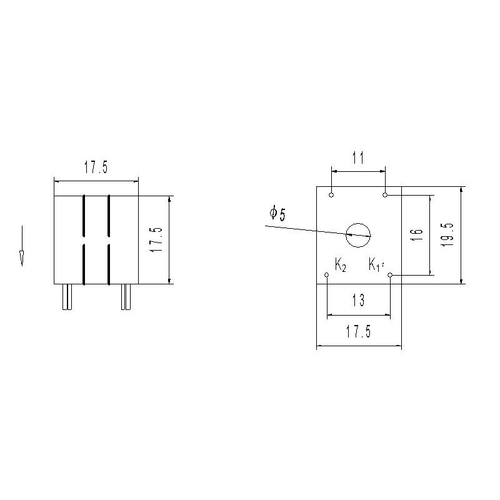

XX-------产品外壳代码
使用方法:
ZRHXX-C系列电流互感器,典型应用电路如图所示
在预留孔内穿1匝母线,输入额定电流(例如5A),次级(副边)会感应出一个毫安级的小电流(例如2.5mA)。调节反馈电阻r,通过运算放大器的作用,在输出端得到所需要的电压输出。
实用举例:
反馈电阻R=5V/2.5mA/=2.0KΩ。
如果要求输出电压很精确，则R可选1.8KΩ,另外串联一个可调电阻 （300Ω）进行微调；或者选2.2 KΩ,另外并串联一个可调电阻(50KΩ)进行微调，以达到所要求的精度。C经验值一般为0.01-0.033µF。r′为200-300KΩ可调电阻。IC为OP07或µA741等通用运算放大器。
特别说明:
在互感器二次侧直接并联电阻, 取得所需的电压值。电阻值不宜过大, 一般在400Ω以下。电阻过大,互感器线性变差,相移增加。
f.工频耐压:3千伏 1分钟
产品主要规格
规格 | 额定输入电流(A) | 额定输出电流(mA) | 补偿后比差(±%) | 补偿后角差(±%) |
1A/2.5mA | 1 | 2.5 | ＜0.1 | ≤5 |
1A/5mA | 1 | 5 | ＜0.1 | ≤5 |
5A/0.35mA | 5 | 0.35 | ＜0.1 | ≤5 |
5A/1.85mA | 5 | 1.85 | ＜0.1 | ≤5 |
5A/2.5mA | 5 | 2.5 | ＜0.1 | ≤5 |
5A/5mA | 5 | 5 | ＜0.1 | ≤5 |
5A/10mA | 5 | 10 | ＜0.1 | ≤5 |
备注：以上规格为常备产品，也可以根据用户需要设计制作
