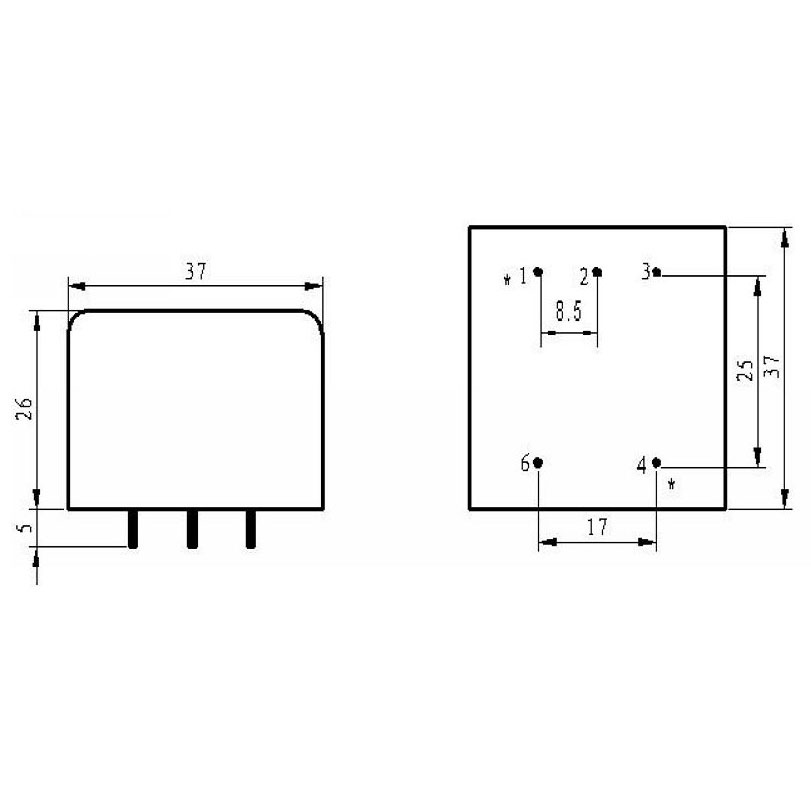

ZRP-DC16 过直流分量电流变换器
a.主要特点: (1)、线性好,一致性优,工作范围宽 (2)、暂态特性好,波形传递真实,能承受额定电流20～40倍瞬时冲击不饱和，波形不畸变 (3)、抑制直流分量：当输入激励量中包含不超过
· 产品详情/PRODUCT DETAILS
a.主要特点:
(1)、线性好,一致性优,工作范围宽
(2)、暂态特性好,波形传递真实,能承受额定电流20～40倍瞬时冲击不饱和，波形不畸变
(3)、抑制直流分量：当输入激励量中包含不超过输入交流分量50%的直流分量时，交流分量能正常通过变换器，波形不发生畸变
(4)、能有效抑制电快速瞬变脉冲群信号干扰
(5)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘
b.电气参数：
(1)、额定输入: 1A～5A
(2)、额定输出: 0.1～0.5V
(3)、非线性度:比差＜±0.2%;角差＜±60分
(4)、线性范围：10%～1000%（甚至更多）额定电流
(5)、频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、绝缘电阻: 500MΩ @500VdC
(8)、工频耐压: 3kV 2mA 1min
(9)、输出负载阻抗:＞50KΩ
(10)、输出负载阻抗：＞50KΩ
(11)、结构：环氧树脂灌封
(12)、外壳：PBT耐高温阻燃或ABS阻燃材料
(13)、端子：输出端为四芯屏蔽线或接线端子
型号含义:ZR P DC XX
ZR -------中瑞电子科技有限公司
P -------产品品种代号（P、保护用电流电压变换器）
DC -------分类代号（ DC、过直流分量电流变换器）
XX -------产品外壳代码
产品主要规格
规格 | 输入电流额定值(A) | 输出电压额定值(V) | 最大过载电流(A) | 最大过载输出电压(V) | 非线性度 | 工频 耐压(V) |
比差(±%) | 角差(±%) |
100A/3.53V | 5 | 0.1765 | 100 | 3.53 | ＜0.5 | ≤60 | ＞3000 |
100A/1.765V | 5 | 0.08835V | 100 | 1.767 | ＜0.5 | ≤60 | ＞3000 |
100A/7V | 5 | 0.35 | 100 | 7 | ＜0.5 | ≤60 | ＞3000 |
150A/3.53V | 5 | 0.11767V | 150 | 3.53 | ＜0.5 | ≤60 | ＞3000 |
200A/7.07V | 5 | 0.17675V | 200 | 7.07 | ＜0.5 | ≤60 | ＞3000 |
备注:以上规格为常备产品,也可以根据用户需要设计制作
