· 产品详情/PRODUCT DETAILS

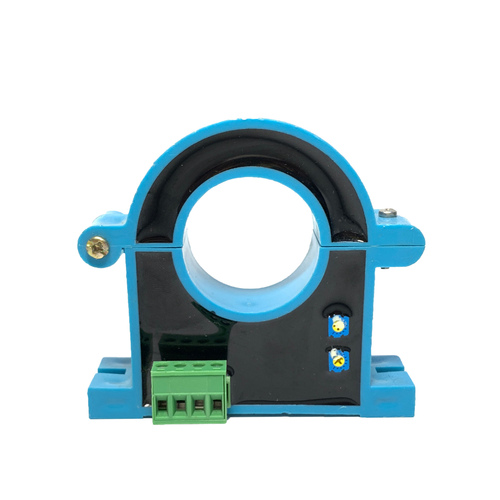

电流变送器K8

■ 产品介绍
工作原理：开环直测式
产品用途：用于测量交流电流
产品优势：优秀的性能/价格比，耗电低，体积小，重量轻，安装简便，
穿孔输入，无插入损耗
产品应用：变频

· 产品详情/PRODUCT DETAILS

■   产品介绍
工作原理：开环直测式
产品用途：用于测量交流电流
产品优势：优秀的性能/价格比，耗电低，体积小，重量轻，安装简便，
           穿孔输入，无插入损耗
产品应用：变频调速系统，电焊机，电化学，电源监控，电力机车，电
          机启动保护
■   性能参数
●安装方式       ：平面螺钉固定
●原边额定电流 ：500A（A C）
●原边测量范围 ： 1.2倍线性过载
●额定输出 ： DC4-20mA
●辅助电源 ： DC24V
●负载能力 ： RL≤300Ω                     ●线性度       ：0.5

●准确度       ：1%
●隔离耐压 ：2.5kV/50Hz,1Min
●失调电流    ：≤160uA
●温度漂移 ：≤500ppm/℃
●频带宽度    ： DC~5KHz
    ●di/dt跟随    ： >50A/uS
    ●消耗电流      ： ≤25mA
    ●响应时间     ： <200mS
    ●工作温度      ： -10℃~+70℃
    ●储存温度     ： -25℃~+85℃

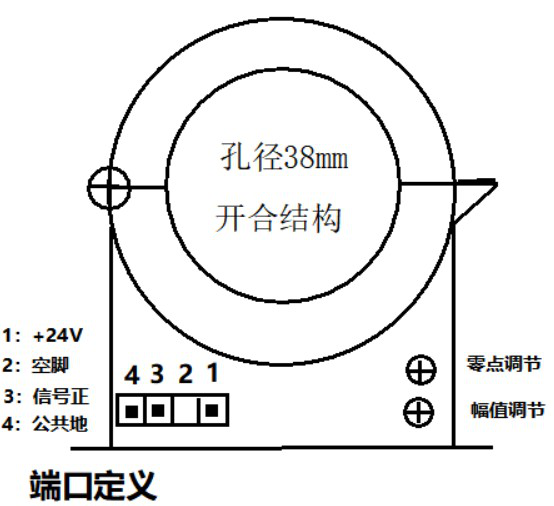

■   产品接线定义图
